專供鍋爐、石化用高壓無縫鋼管
電話:13102008542、022-26926620
專供鍋爐、石化用高壓無縫鋼管
電話:13102008542、022-26926620

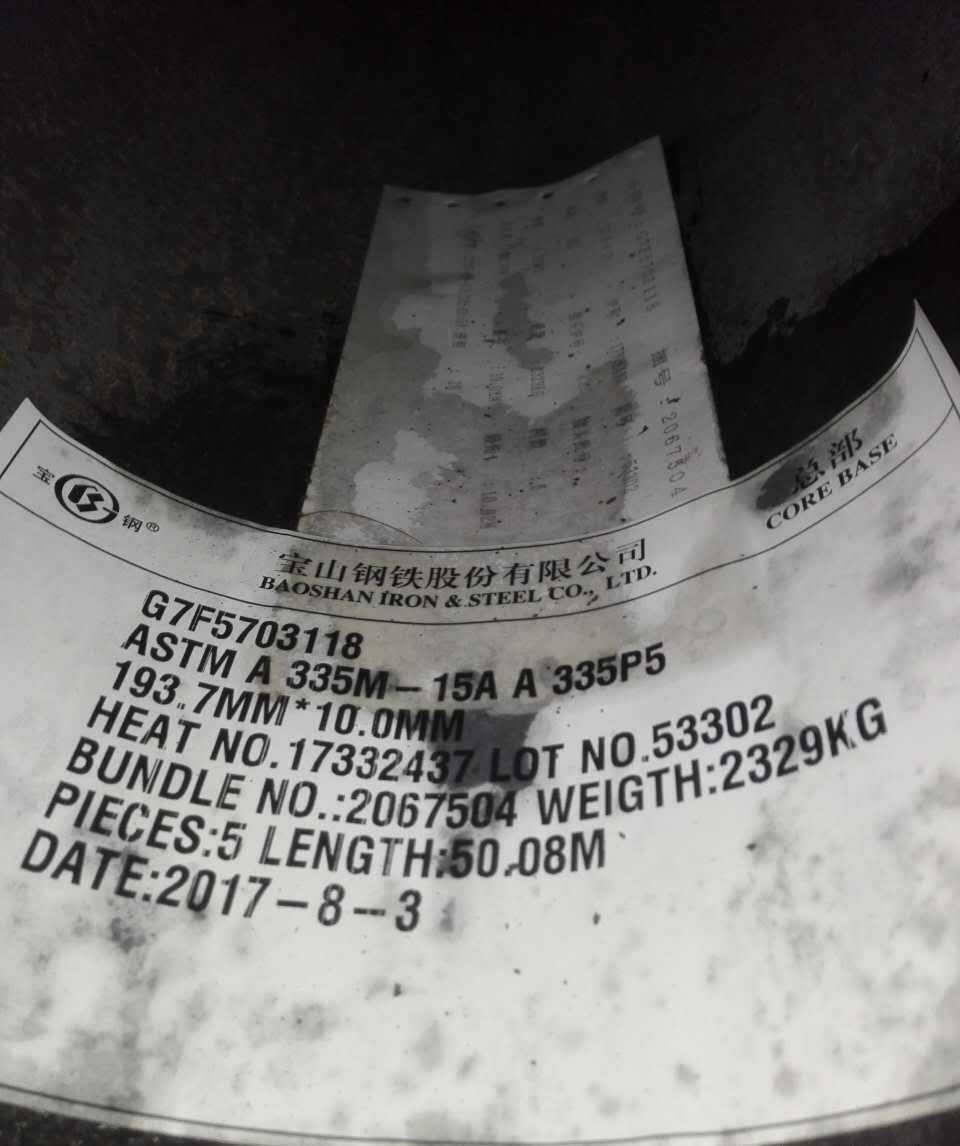

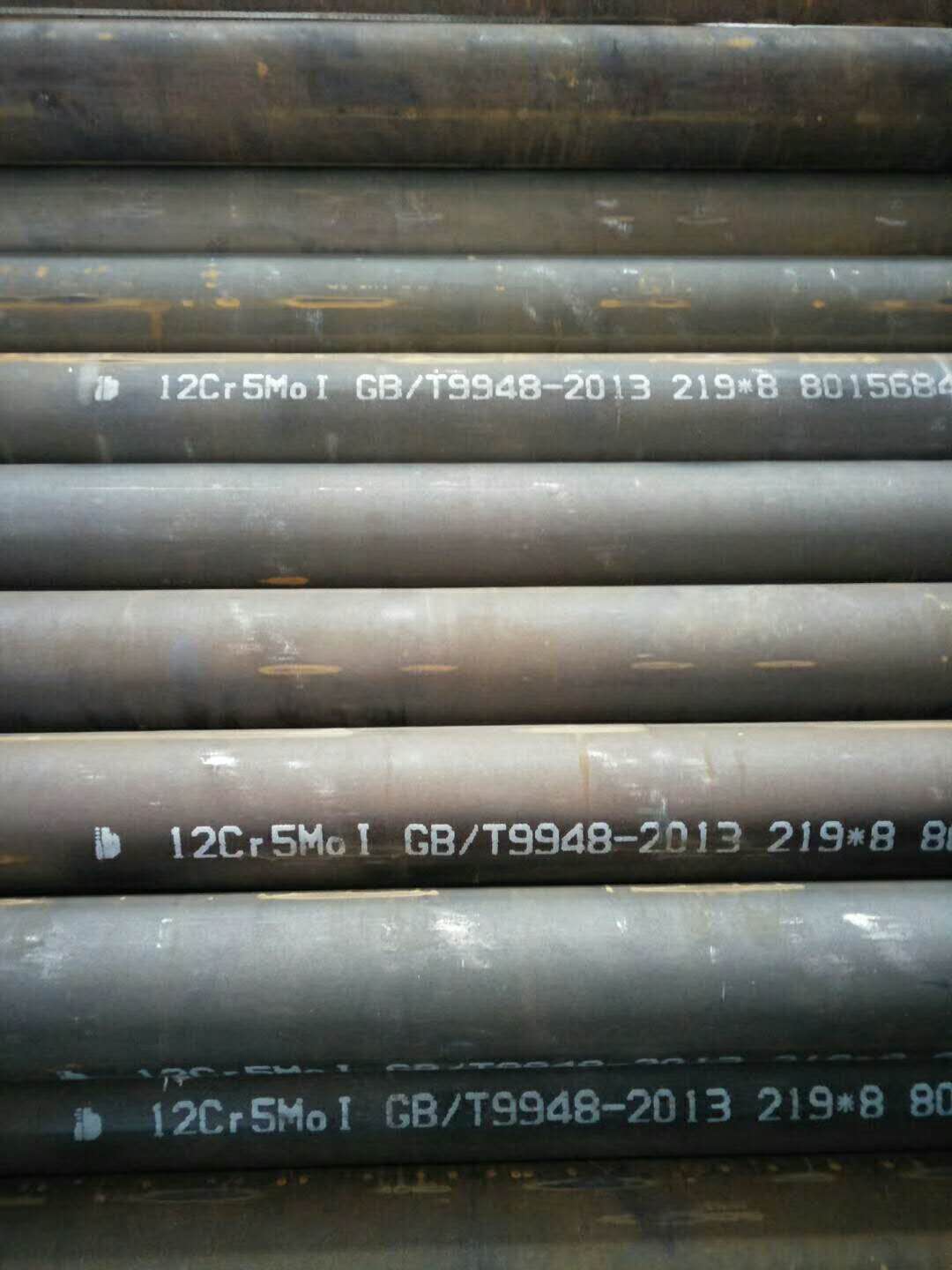

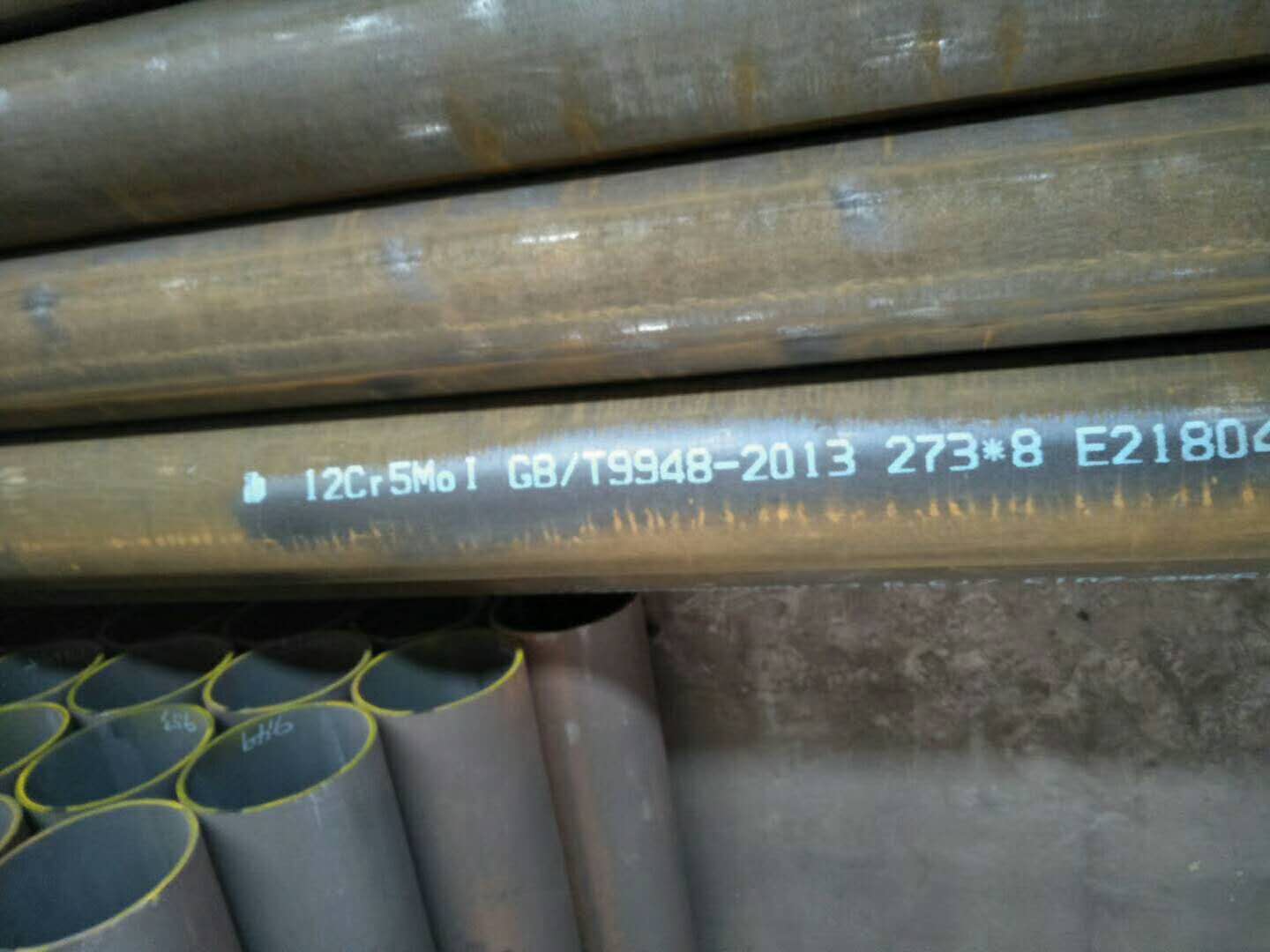

一、12Cr5MoI合金爐管
執(zhí)行標準：GB/T 9948-2013 石油裂化用無縫鋼管；
鋼類：合金結(jié)構(gòu)鋼；統(tǒng)一數(shù)字代號：A30124；牌號：12Cr5MoI/12Cr5MoNT
耐熱鋼是抗氧化鋼和熱強鋼的總稱?？寡趸撚址Q不起皮鋼或熱穩(wěn)定鋼，它在高溫下能抗氧化和其他介質(zhì)的侵蝕，并有一定的強度，其工作溫度可高達900~1100℃；熱強鋼在高溫下具有較高的強韌性和一定的抗氧化性，其工作溫度可高達600~800℃。12Cr5Mo是一種含有粒狀珠光體組織和少量鐵素體的具有較好的高溫耐熱性和高溫抗氧化性的鋼材，供貨狀態(tài)下其力學性能良好。但鋼材悍后淬硬傾向明顯增大，沖擊韌性降低，極易出現(xiàn)冷裂紋，焊接性能差，故對焊接工藝要求嚴格，需采取焊前預熱、悍后熱處理等工藝措施確保焊接質(zhì)量。
12Cr5Mo（老版標準牌號為1Cr5Mo）牌號為例，新版標準要求有兩種交貨狀態(tài)，分別為退火和正火+回火狀態(tài)，以12Cr5MoI和12Cr5MoNT區(qū)分。管材技術部門從兩種交貨狀態(tài)的不同要求，優(yōu)化了不同的生產(chǎn)工藝。采用共性的軋制工藝，即管坯檢驗→管坯下料→管坯定心→管坯環(huán)形爐加熱→穿孔→熱連軋管→步進爐再加熱→定徑→冷卻。采用控軋控冷技術，鋼管表面質(zhì)量好，尺寸精度高，組織均勻。而熱處理采用特性的工藝要求，12Cr5MoI采用完全退火工藝，降低鋼管硬度，提高韌性，提高后續(xù)加工性能。12Cr5MoNT采用正火+回火工藝，提高鋼管強度，細化晶粒，提高鋼管的耐熱和耐腐蝕性能。
二、12Cr5MoI 耐熱合金鋼的化學成分(質(zhì)量分數(shù))/%
| C | Si | Mn | Cr | Mo | Ni | Cu | |
| 12Cr5Mo I | ≤0.15 | ≤0.50 | 0.30~0.60 | 4.00~6.00 | ≤ | ≤0.20 | |
| P | S | ||||||
| ≤0.025 | ≤0.015 |
三、12Cr5MoI 耐熱合金鋼的力學性能（機械性能）
沖擊吸收能量 KV2/J | 布氏硬度值 /HBW | ||||
| 12Cr5Mo I | 415~590 | 205 | 縱向≥22 橫向≥20 | 縱向≥40 橫向≥27 |
