20#無縫鋼管

       一、產品簡介

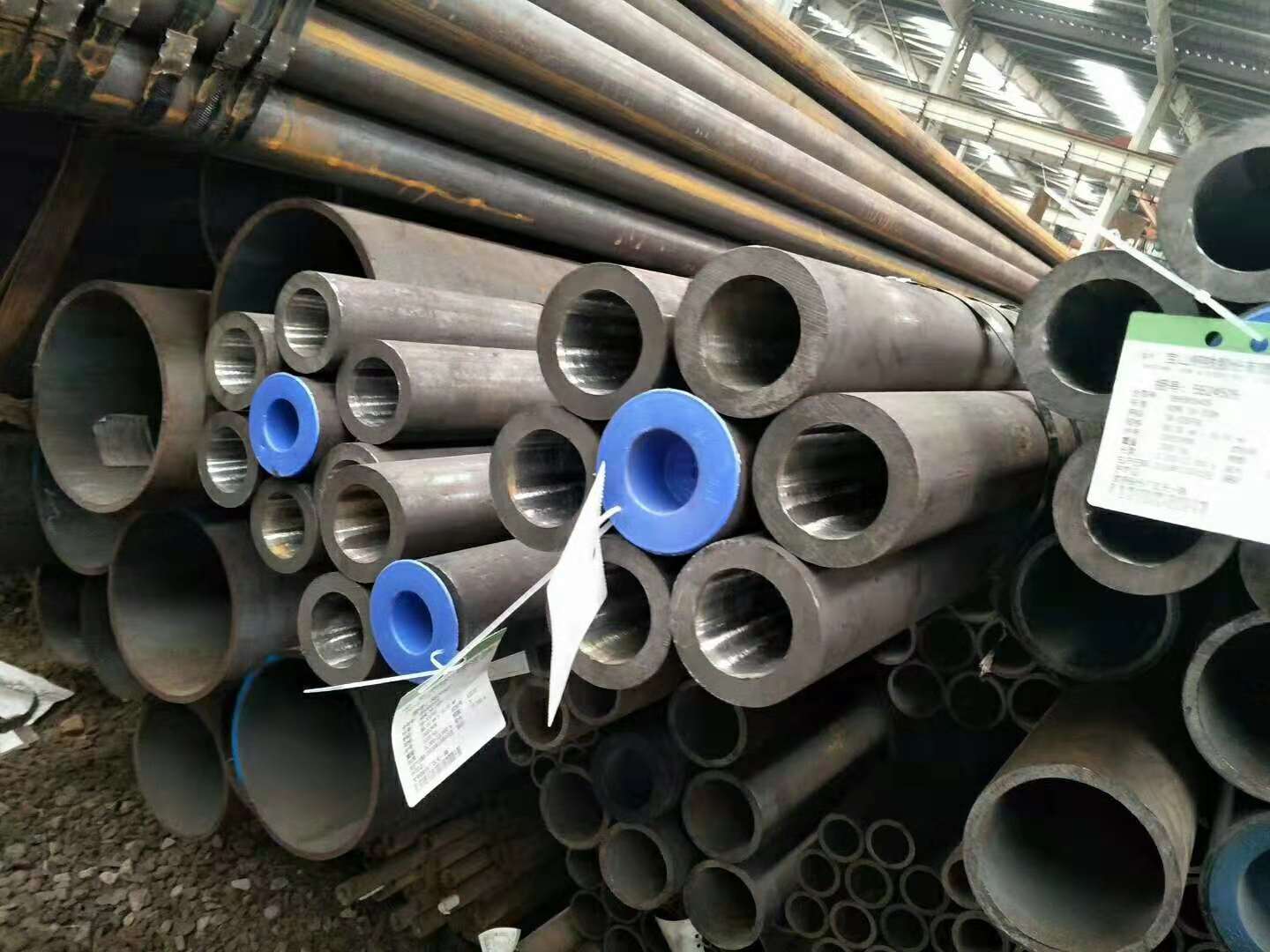

       20#無縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經熱軋、冷軋或冷拔制成。20#無縫鋼管的含碳量為0.2%，其強度低、韌性高、可塑性好且具有良好的焊接性，屬于優質低碳碳素鋼，在我國鋼管業中具有重要地位。

       20#無縫鋼管以其優良的性能和適宜的價格廣泛應用于石油化工及其它行業中。20#有GB/T8163-2018《流體輸送用無縫鋼管》、GB3087-2022《低中壓鍋爐用無縫鋼管》、GB9948-2013《石油裂化用無縫鋼管》和GB6479-2013《高壓化肥設備用無縫鋼管》等國家標準，美標中還有與20#鋼成分及性能相近的材料ASTM A106B、ASTM A53B和API 5L-PSL 1-B。

      不同標準的20#無縫鋼管在價格上和使用效果上存在較大的差別。目前市場上20#無縫鋼管按GB 6479-2013制造的比按GB/T 8163-2018制造的價格約高1000元/噸左右。

       20#無縫鋼管都有哪些標準？

      ① GB/T 8163-2018 流體輸送用無縫鋼管

      ② GB/T 3087-2008 低中壓鍋爐用無縫鋼管

③ GB/T 9948-2013 石油裂化用無縫鋼管

④ GB/T 6479-2013 高壓化肥設備用無縫鋼管

      ⑤ GB/T 5310-2017 高壓鍋爐用無縫鋼管

     二、20#化學成分

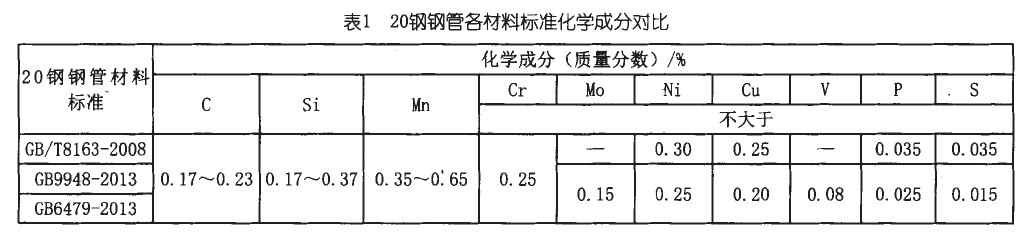

       從表1可以看出：各材料標準中20#無縫鋼管化學成分的主要元素（如C、Si、Mn）含量規定均一樣。鋼中殘余元素（如Ni、Cr、Cu、Mo、V）含量GB 9948-2013與GB 6479-2013規定均一樣，但GB/T 8163-2008與前述兩個標準有細微差別，化學成分最主要的區別在于P、S含量上。

     三、20#力學性能（機械性能）

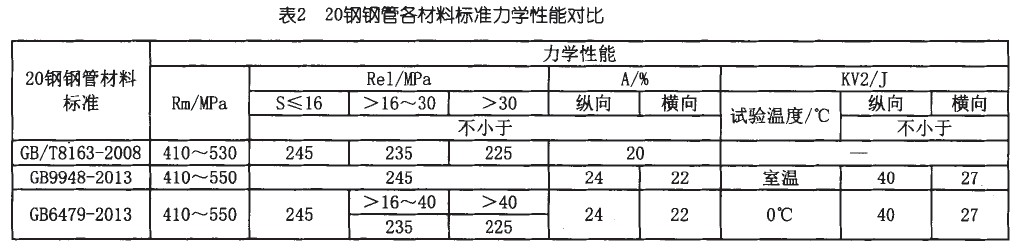

       從表2可以看出：各材料標準中20#無縫鋼管拉伸性能規定值基本一致，主要區別在于沖擊試驗。

按GB/T8163—2008制造的20#無縫鋼管，不進行沖擊試驗檢查，僅當需方要求，經供需雙方協商，并在合同中注明沖擊試驗的相關要求才進行夏比V型缺口沖擊試驗。

按GB 9948—2013制造的20#無縫鋼管，僅對外徑不小于76mm且壁厚不小于14 mm的鋼管規定了室溫沖擊試驗，其他規格的鋼管做沖擊試驗需經供需雙方協商并在合同中約定。

按GB 6479—2013制造的20#無縫鋼管，對D≥76mm且S≥6.5mm的鋼管規定了0℃沖擊試驗。

顯然，按GB 6479—2013制造的20#無縫鋼管，其力學性能的要求比其它兩個標準的要求更高。

       四、20#材料代用問題

在采購階段或現場施工過程中，建設單位常常向設計單位提出材料代用問題。除了管道規格不同而要求代用外，當采用按其他標準生產的鋼管來代替時，設計人員應注意設計條件和標準的差別以便正確地簽單確認。

      a) 在同等規格的前提下，按GB 6479-2013和GB 9948-2013標準生產的20#無縫鋼管可代替按GB 3087-2008和GB/T 8163-2008標準生產的20#無縫鋼管。

      b) 由于按GB 6479-2013和GB 9948-2013生產的20#無縫鋼管具有優良的韌性，因此，用于不低于-20℃的低溫下的鋼管，建議采用按GB 6479-2013和GB 9948-2013標準生產的20#無縫鋼管。

      c) 按GB/T 8163-2008標準生產的20#無縫鋼管僅用于一般流體。由于GB 3087-2008標準較GB/T 8163-2008標準在壁厚允許偏差、彎曲試驗、低倍檢驗和表面質量方面的要求要高一些，另外GB 3087-2008標準還規定了高溫強度要求，因此在最大試驗壓力不大于10MPa的條件下，按GB 3087-2008標準生產的20#無縫鋼管可替代按GB/T 8163-2008標準生產的20#無縫鋼管。當鋼管的壁厚≥15mm時，替代時要注意計算鋼管的壁厚。

       五、20#無縫鋼管在不同標準中的使用限制

       GB/T3087適用于中、低壓鍋爐，GB/T5310適用于高壓鍋爐。GB/T9948適用于石油化工用爐管和熱交換器管。GB/T8163中的20#無縫鋼管適用于設計壓力不大于4MPa的壓力容器，并且鋼管壁厚不大于10mm，不得用于毒性程度為極度或高度危害的場合，不得用于熱交換器的換熱管。GB/T9948和GB/T6479中的20#無縫鋼管可用于壓力容器，也可用作熱交換器的換熱管。GB/T5310和GB/T3087中的20#無縫鋼管未被GB/T150.1-150.4《壓力容器》引用，不得用于壓力容器，但是可以用在鍋爐上。當工作介質中含有H₂S時，可選用GB/T9948中的20#無縫鋼管，但是要注明20#無縫鋼管還應符合附錄B的要求。
