鋼管帶磁性，怎么辦？

[問]：碰到一個奇怪的問題，我負責的燃氣管道工程，管道對接時用手工電弧焊，焊接時發(fā)生嚴重偏弧。經(jīng)檢查發(fā)現(xiàn)材質(zhì)為20號，Φ159×6的無縫鋼管帶磁性了，請高手指點如何鋼管消磁？

liushengzhi：我也碰到過類似的情況，當時就把焊接線纏繞在所要焊接的焊縫兩邊。多纏幾道。這樣偏弧的現(xiàn)象就好得多了。再就是注意地線的搭接位置不要離焊口太遠，這樣情況也會好很多。

ttdk：佩服大家的水平，我是搞施工的，由于施工現(xiàn)場條件限制，有時候處理起來比較難，所以最簡單的才是最方便的。我在一線干過多年，有個最簡單的方法，不過說出來請大家不要笑話，沒什么水平，不過最實用：那就是用錘子或是榔頭在管端敲擊，保證有效。不過一定注意力度，控制不要把管子敲擊變形。僅供參考。

塞外孤煙：管道消磁處理：一般工程所用鋼管為工廠切割坡口后的成品管道，管道內(nèi)部產(chǎn)生了磁性，而且產(chǎn)生的磁性特別大，足以影響焊接。我們在實際工程中很好地解決了這一難題。可選用的方法如下：

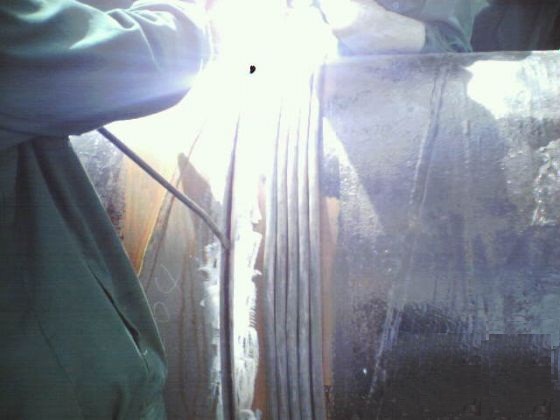

　    1、采用物理消磁，在焊口附近繞線圈，通電消磁（此法最為有效）；

　　2、焊接時掉轉(zhuǎn)鋼管，嘗試改變極性；
　　3、如果工藝允許，可以根據(jù)母材及焊接工藝指導書中的要求加熱，鋼管坡口加熱到700℃消磁效果最好，但會降低機械性能，不宜采用。

化防陣：我曾經(jīng)在筑龍電力論壇上提出過這個問題，當時我查閱相關(guān)資料表明是由于在管端坡口加工過程中坡口表面及附近產(chǎn)生組織轉(zhuǎn)變導致產(chǎn)生磁性；加熱消磁效果不明顯；通電消磁一般現(xiàn)場條件不具備；比較可行的方法就是最大限度地減小坡口的手持砂輪的打磨量，現(xiàn)在我采用切管機制作坡口，效果比較好，適當時可在焊縫兩側(cè)各加一條焊接地線。

sundoudou1：鋼管磁性很正常，但是磁性大的能吸焊絲就有點問題了。一般鋼管和鋼板都或多或少有點磁性，即使和強磁材料接觸過，剩磁也不大。

有幾方面的原因可以形成這種現(xiàn)象：1、鋼管加熱后急冷，表面生成大量的四氧化三鐵，內(nèi)部出現(xiàn)馬氏體組織。2、管子冷拔等加工過，有較大的加工硬化現(xiàn)象。3、加工后使用吊裝的工具是強磁性磁鐵吸盤。4、管子自身生產(chǎn)質(zhì)量有問題。5、焊絲有磁性。

解決辦法：1、先檢查管子的質(zhì)量證明書有無問題。2、可以做取樣理化分析（檢查硬度、金相組織、化學分析等）。3、如果以上都合格，可以用消磁手段。三種方法消磁：一是施加反磁場；二是敲打，從一定高度摔打管子；三是加熱。
