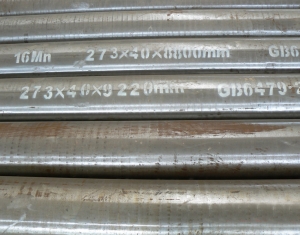

Q345B無縫鋼管

一、產品簡介

Q345B低合金高強結構鋼已經廣泛應用于車輛、船舶、壓力容器等，由于其具有良好的綜合力學性能，低溫性能和焊接性良好，Q345B無縫鋼管也已經在油田管道工程中得以推廣。

Q345B表示屈服點（σs）為345MPa、質量等級為B級的碳素結構鋼。綜合性能好，低溫性能好，冷沖壓性能，焊接性能和可切削性能好。可用于-40℃以下寒冷地區(qū)的各種結構。Q345過去的一種叫法為：16Mn?；瘜W成分詳見表一。

表一 Q345B低合金高強度結構鋼的化學成分

三、焊接材料選用

根據實驗室焊接工藝評定結果，焊接Q345B無縫鋼管（直徑不限，壁厚1.5~12mm）對接焊縫應采用氬電連焊的方式，焊絲型號為H08Mn2SiA Φ2.5mm；焊條型號為E5016 Φ3.2mm。接頭坡口角度、鈍邊、根部間隙符合焊接工藝規(guī)程的要求；

焊條按說明書的要求烘焙后，放入保溫桶內，隨用隨取。冬季低氫型焊條烘干溫度350℃，恒溫時間1h，使用時間不超過4h，重復烘干次數不超過2次。

        Q345鋼概述：

       Q345鋼屬低合金高強度結構鋼，不但強度高、塑性高、韌性高，還具有良好的焊接性能和冷加工性能，且成本相對低廉，因此在石油裝備制造業(yè)應用極為廣泛。

       Q345鋼屬于16Mn系列。根據沖擊功要求的不同，還可細分為Q345A、Q345B、Q345C、Q345D、Q345E共五種牌號，對應的化學成分和和力學性能如下表所示。
