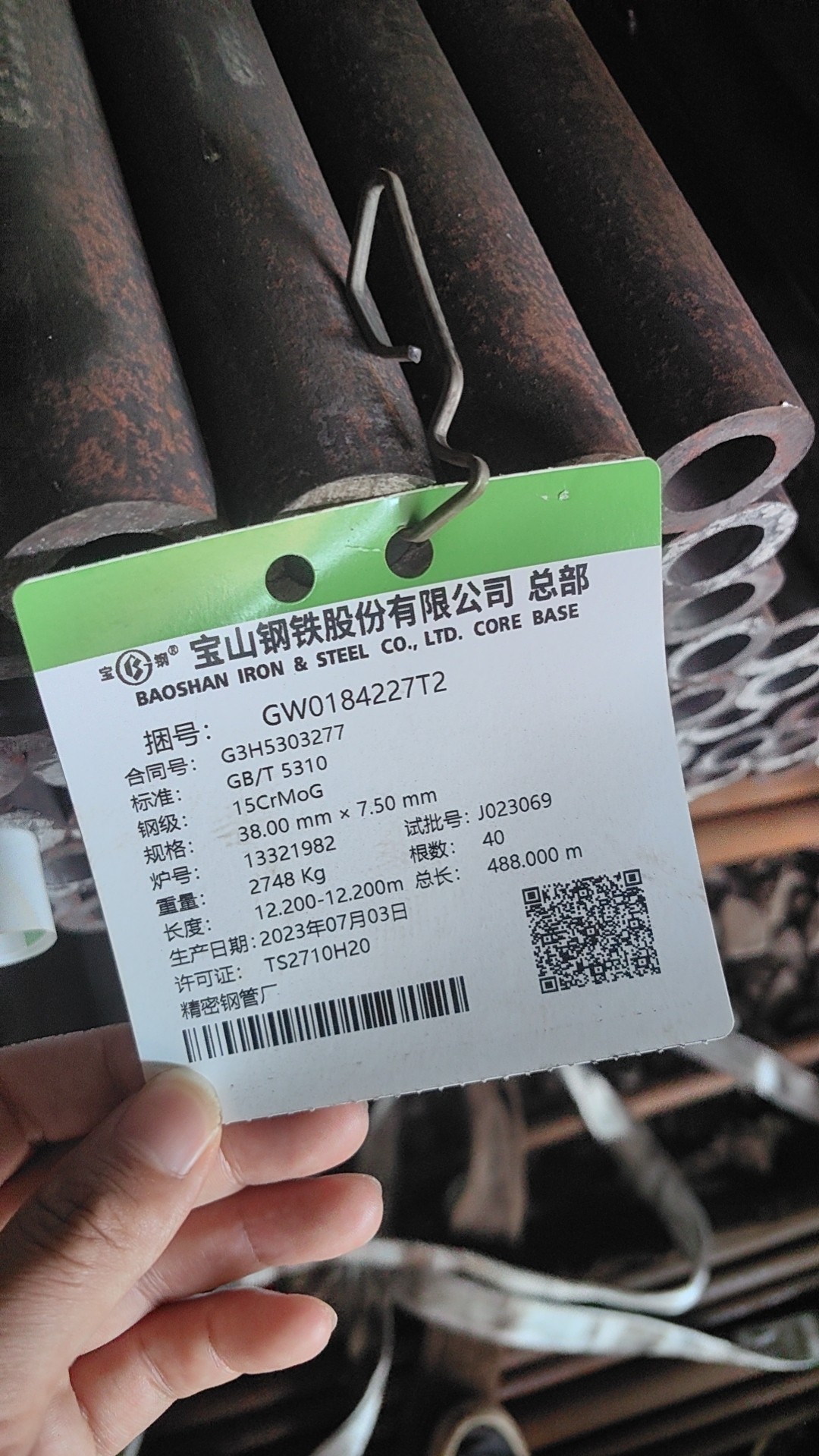

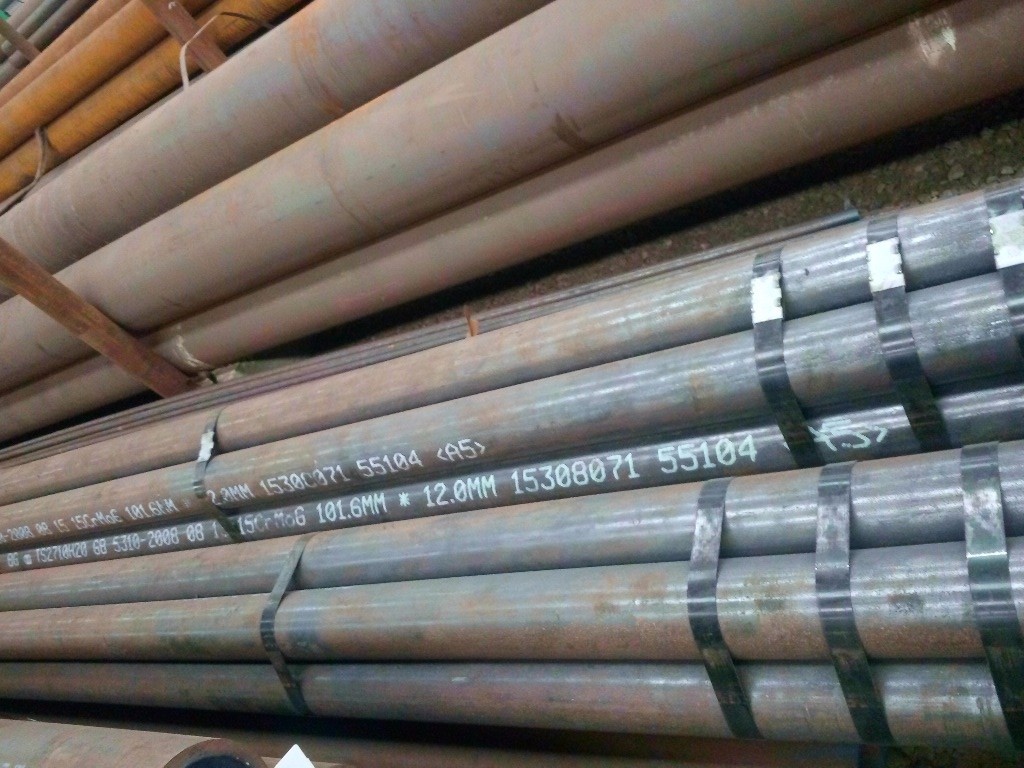

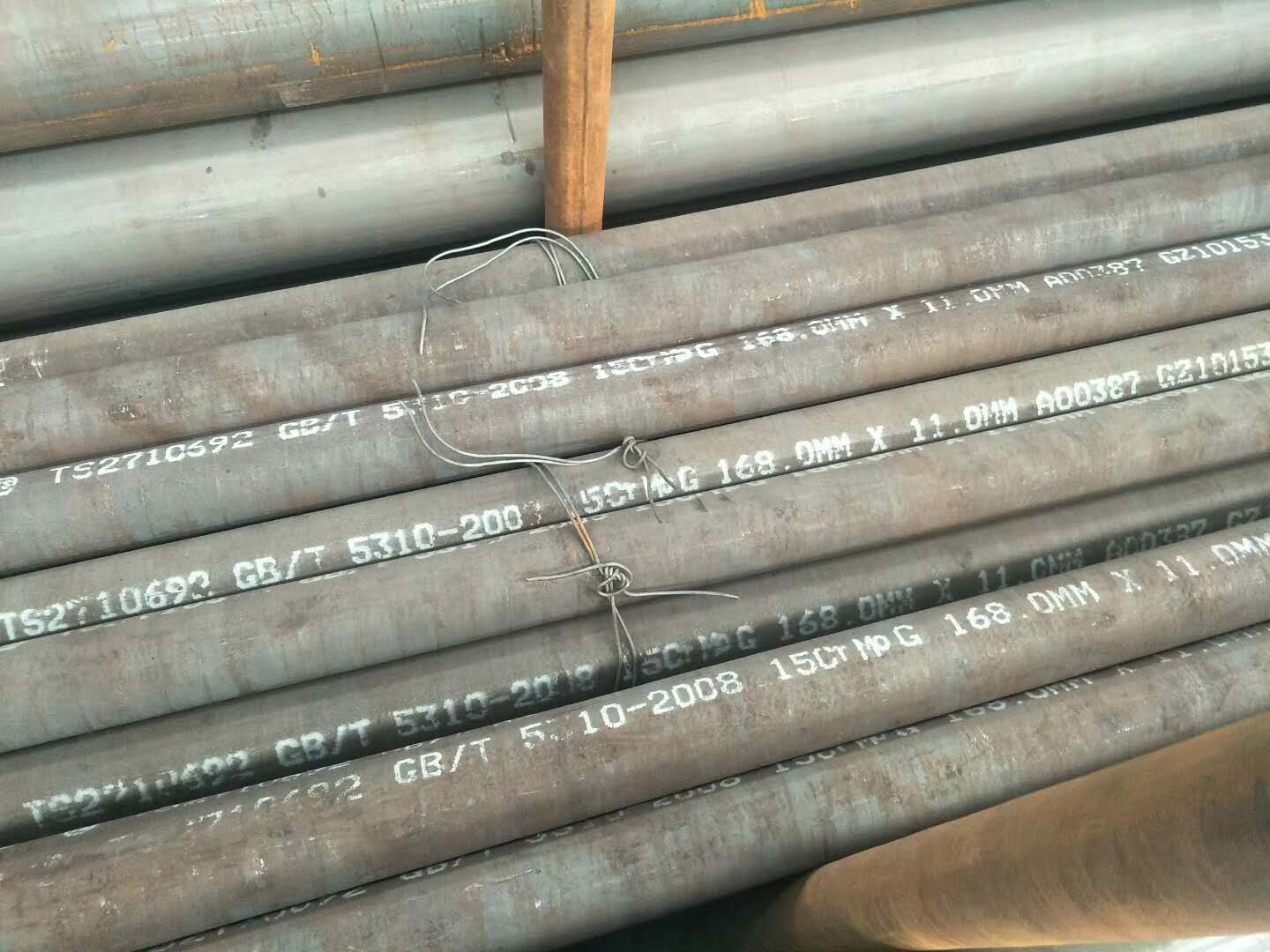

15CrMoG無縫鋼管
一、15CrMoG是什么材質？
錯誤寫法：15GrMoG
最高使用溫度：應用于電站鍋爐蒸汽參數為510℃的高、中壓鍋爐蒸汽管道、集箱以及壁溫為540℃的過熱器管及鍛件、彈性元件。
執行標準：
GB/T 5310-2017 高壓鍋爐用無縫鋼管
二、15CrMoG化學成分
| 鋼號 | C | Si | Mn | Cr |
| 15CrMoG | 0.12~0.18 | 0.17~0.37 | 0.40~0.70 | 0.80~1.10 |
| Mo | P | S | Ni | |
| 0.40~0.55 | ≤0.025 | ≤0.015 | --- |
三、15CrMoG力學性能
| 鋼號 | 拉伸強度(MPa) | 屈服強度(MPa) | 伸長率(%) | 硬度 |
| 15CrMoG | 440~640 | ≥295 | ≥21 | --- |
四、15CrMoG鋼管的熱處理制度
| 鋼號 | 熱處理類型 |
| 15CrMoG | 正火加回火：正火溫度930℃~960℃；回火溫度為680~700℃ |
注：當熱軋鋼管的終軋溫度符合規定的正火溫度時，可用熱軋代替正火。
五、15CrMoG焊接材料的選用原則
手工焊采用E5515-B2（熱307）焊條。
氣焊用H12CrMo或H15CrMo焊絲，自動焊采用H15CrMo焊絲和焊劑250。
六、30萬機組各部件使用材料規格表
附表一：受熱面主要結構數據
部件名稱 | 管子規格 | 管子材料 | 管屏數 |
爐膛水冷壁 | Φ63.5×7.5(含內螺紋管) | SA-210C | |
全大屏過熱器 | Φ51×7 | 12Cr1MoVG、SA-213T91 | 6×4 |
屏式過熱器 | Φ60×9、Φ54×8.5 | 12Cr1MoVG、SA-213T91、SA-213TP347H | 18 |
高溫過熱器 | Φ54×7.5、Φ54×9、Φ51×8、Φ51×9、Φ54×11 | 12Cr1MoVG、SA-213T91、SA-213TP347H、SA-213TP304H、SA-213T22 | 27 |
低溫過熱器 | Φ51×6 | SA-210C、15Mo3 15CrMoG、 | 98 |
頂棚過熱器 | Φ48.5×6 | 15CrMoG | |
包墻過熱器 | Φ51×6、Φ51×7、 Φ60×11 | SA-210C | |
低溫再熱器 | Φ60×5、Φ60×4、Φ63.5×6 | SA-210C、15CrMoG、12Cr1MoVG | 98 |
高溫再熱器 | Φ60×4、Φ60×5 | 12Cr1MoVG、SA-213T91、SA-213TP304H、SA-213T22 | 54 |
省煤器 | Φ51×6 | SA-210C | 105 |
附表二：再熱器系統集箱規格
序號 | 名 稱 | 材料 | 規格 |
1 | 低溫再熱器進口集箱 | 20G | φ558.8×30 |
2 | 低溫再熱器出口集箱 | 12Cr1MoVG | φ508×20 |
3 | 高溫再熱器進口集箱 | 12Cr1MoVG | φ508×20 |
4 | 高溫再熱器出口集箱 | 12Cr1MoVG | φ711×40 |
5 | 低再至高再連接管 | 12Cr1MoVG | φ609.6×25 |
6 | 再熱器噴水減溫器 | 12Cr1MoVG | φ609.6×25 |
附表三：過熱器系統集箱及其連接管
序號 | 名 稱 | 規 格 | 材 料 |
1 | 頂棚過熱器進口集箱 | φ273×45 | 20G |
2 | 頂棚過熱器出口集箱 | φ355.6×60 | 20G |
3 | 側包墻上集箱 | φ355.6×60 | 20G |
4 | 中隔墻上集箱 | φ273×50 | 20G |
5 | 環形集箱(側) | φ355.6×60 | 20G |
6 | 環形集箱(前) | φ355.6×60 | 20G |
7 | 中隔墻下集箱 | φ355.6×60 | 20G |
8 | 后包墻下集箱 | φ355.6×60 | 20G |
9 | 低過進口集箱 | φ355.6×65 | 20G |
10 | 低過出口集箱 | φ406.4×50 | 12Cr1MoVG |
11 | 低過至大屏連接管 | φ609.6×55 | 12Cr1MoVG |
12 | 過熱器一級減溫器 | φ609.6×55 | 12Cr1MoVG |
13 | 大屏進口集箱 | φ323.9×40 | 12Cr1MoVG |
14 | 大屏出口集箱 | φ368×45 | 12Cr1MoVG |
15 | 過熱器二級減溫器 | φ426×50 | 12Cr1MoVG |
16 | 后屏進口集箱 | φ323.9×40 | 12Cr1MoVG |
17 | 后屏出口集箱 | φ355.6×50 | 12Cr1MoVG |
18 | 過熱器三級減溫器 | φ406.4×50 | 12Cr1MoVG |
19 | 高過進口集箱 | φ355.6×50 | 12Cr1MoVG |
20 | 高過出口集箱 | φ609.6×110 | 12Cr1MoVG |
21 | 飽和蒸汽引出管 | φ159×18 | 20G |
22 | 旁路管 | φ159×18 | 20G |
23 | 后豎井中隔墻至后包墻連接管 | φ159×20 | 20G |
超超臨界機組水冷壁選材建議
1、鍋爐設計出口溫度≤570℃，可選用12CrMoG、15CrMoG、12Cr1MoVG及與它們相類似鋼材的管子做為水冷壁用鋼。
2、鍋爐設計出口溫度≤600℃，可選用12Cr1MoVG、T23、T24鋼材的管子作為水冷壁用鋼。
3、鍋爐設計出口溫度≤620℃，可選用T23、T24鋼材的管子作為水冷壁用鋼。
上海鍋爐廠引進西門子鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA209-T1、SA213-T12、SA213-T23；哈爾濱鍋爐廠引進日本三菱公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：15CrMoG；東方鍋爐廠引進日本日立公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、SA213-T2、SA213-T22；北京巴威公司目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、15CrMoG。
