無(wú)縫鋼管的坡口形式

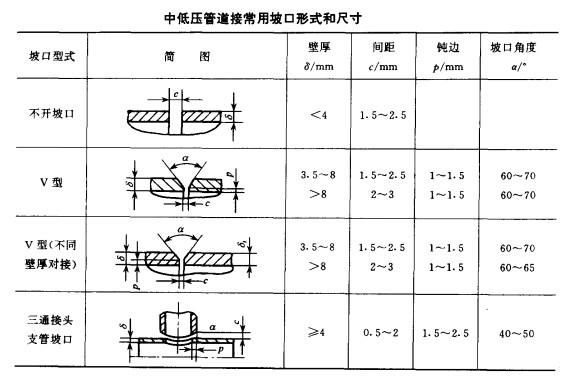

為了保證焊縫的焊接質(zhì)量，無(wú)論何種材質(zhì)的無(wú)縫鋼管，當(dāng)厚度超過允許標(biāo)準(zhǔn)時(shí)，焊接前都需要進(jìn)行坡口。坡口的形式分為V型、X型、雙V型和U型等。中低壓無(wú)縫鋼管常用的坡口形式和尺寸見下表。

 無(wú)縫鋼管如何打坡口

高壓無(wú)縫短管的坡口應(yīng)采用車床加工，長(zhǎng)管道的坡口可用來(lái)移動(dòng)式坡口機(jī)加工。合金鋼無(wú)縫鋼管盡可能不采用氧氣-乙炔焰切割法來(lái)坡口，因?yàn)椴捎眠@種坡口方式會(huì)使管端受到一定溫度的影響，必要時(shí)還須采用調(diào)質(zhì)或回火處理。當(dāng)既不能采用車床加工有沒有坡口機(jī)時(shí)，可用砂輪坡口，配合角向磨光機(jī)修口。

中低壓無(wú)縫鋼管可采用坡口機(jī)或氧氣-乙炔切割方法坡口。當(dāng)采用氧氣-乙炔切割方法坡口時(shí)必須注意坡口后的氧化鐵渣的處理。坡口切割后要用角向磨光機(jī)對(duì)坡口上的不平度和氧化鐵進(jìn)行處理。

為了保證坡口的正確角度，可制作標(biāo)準(zhǔn)樣板，用樣板檢查坡口角度。當(dāng)坡口角度過大時(shí)會(huì)增加焊條的熔鑄量，浪費(fèi)焊條及多消耗電力，焊口處的機(jī)械性能又難以穩(wěn)定；如果坡口角度過小，又難以保證熔焊有效面積，甚至導(dǎo)致管口不易焊透。
