無縫鋼管的壁厚系列

      無縫鋼管壁厚的分級，在不同標準中所表示的方法也各不相同。但主要有三種表示方法。

      1.  以管子表號(Sch.)表示壁厚系列

這是1938年美國國家標準協會ASME B36.10(焊接和無縫鋼管)標準所規定的的。

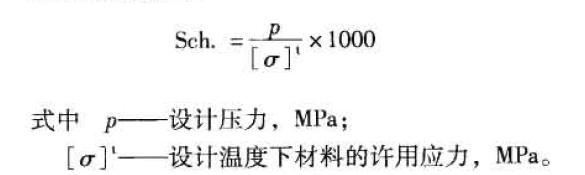

管子表號(Sch.)是設計壓力與設計溫度下材料的許用應力的比值乘以1000，并經圓整后的數值，即

  ASME B36.10和JIS標準中的管子表號為：Sch10,20、30、40、60、80、100、120、140、160。

  管子表號(Sch.)并不是壁厚，而是壁厚系列。  ASME B36.19中的不銹鋼管管子表號為：5S、10S、40S、80S。實際的壁厚，同一管徑，在不同的管子表號中其厚度各異。不同管子表號的管壁厚度，在美國和日本是應用計算承受內壓薄壁管厚度的Barlow公式計算并考慮了腐蝕裕量和螺紋深度及壁厚負偏差-12.5%之后確定的。

    石油化工行業標準SH/T 3405規定了無縫鋼管的壁厚系列

Sch5S,Sch10,Sch10S, Sch20, Sch20S, Sch30, Sch30S, Sch40, Sch40S, Sch60, Sch60S,

Sch80, Sch100, Sch120, Sch140, Sch160。

      2. 以管子重量表示管壁厚度的壁厚系列

美國MSS和ASME規定的以管子重量表示壁厚方法，將管子壁厚分為三種：

(1)  標準重量管以STD表示；

(2)  加厚管以XS表示；

(3)  特厚管以XXS表示。

(4) ≤DN250mm的管子，Sch40相當于STD管。

     ≤DN200mm的管子，Sch80相當于XS管。

       3.  以無縫鋼管壁厚尺寸表示壁厚系列

   中國、ISO和日本部分無縫鋼管標準采用壁厚尺寸表示無縫鋼管壁厚系列。無縫鋼管規格的表示方法為管外徑 X 壁厚。例如：φ60.5 x 3.8 。
